Sterownik kaskadowy ecoMAX860C4

ecoMAX 860C4 – regulator do sterowania kaskadą kotłów

Regulator kaskadowy ecoMAX860C4 przeznaczony jest do automatycznego sterowania pracą od 2 do 4 kotłów połączonych w kaskadę. Sterownik na bieżąco dopasowuje liczbę pracujących jednostek do aktualnego zapotrzebowania na ciepło, zapewniając stabilną temperaturę instalacji oraz równomierne wykorzystanie poszczególnych kotłów.

Regulator wykorzystuje algorytm stopniominutowy. Pierwszy kocioł uruchamiany jest automatycznie po spadku temperatury poniżej ustalonego zakresu, natomiast kolejne jednostki są załączane w zależności od wielkości i czasu trwania zapotrzebowania na ciepło. Sterownik automatycznie odłącza kotły przy zmniejszeniu zapotrzebowania oraz realizuje rotację jednostek według czasu pracy, co pozwala równomiernie rozłożyć zużycie urządzeń.

Sterownik umożliwia m.in.:

• obsługę 2–4 kotłów w układzie kaskadowym,
• automatyczne załączanie i wyłączanie kolejnych kotłów zależnie od zapotrzebowania,
• automatyczną rotację kotłów i wyrównywanie ich czasu pracy,
• ustawienie temperatury zadanej kaskady,
• sterowanie pogodowe temperaturą kaskady według krzywej grzewczej,
• obsługę przygotowania ciepłej wody użytkowej CWU z możliwością pracy z priorytetem lub bez priorytetu,
• sterowanie obiegami grzewczymi wyposażonymi w zawory mieszające oraz ich pompami,
• pogodową regulację temperatury obiegów mieszaczowych,
• sterowanie pompą kaskady,
• obsługę pompy cyrkulacyjnej CWU,
• współpracę z termostatami pokojowymi oraz opcjonalnymi panelami ecoSTER,
• podgląd temperatur, stanów pracy kotłów i pomp oraz czasu pracy poszczególnych jednostek,
• ręczne sterowanie wyjściami podczas uruchomienia i prac serwisowych,
• rejestr alarmów i zabezpieczenia instalacji.

Regulator posiada zabezpieczenie przed nadmiernym wzrostem temperatury – po przekroczeniu zadanej wartości o określony poziom może natychmiast wyłączyć wszystkie jednostki kaskady. Zastosowano również funkcje ograniczające zbyt częste załączanie i wyłączanie kotłów. Możliwość doposażenia w moduły dodatkowe: Moduł B/C (do obsługi kolejnych 2/4 obiegów z zaworami mieszającymi), termostaty pokojowe serii X40/X60/X80/X90 oraz moduł ecoNET.

W skład zestawu wchodzą:

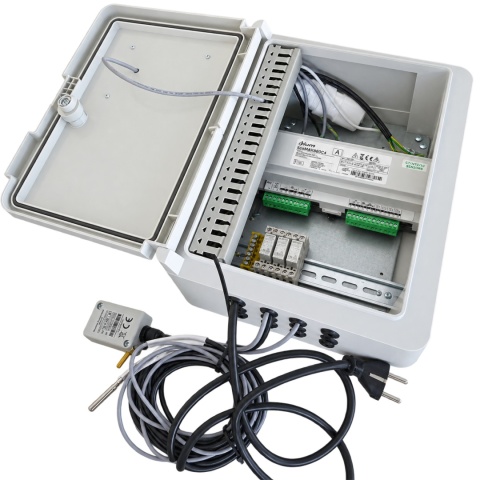

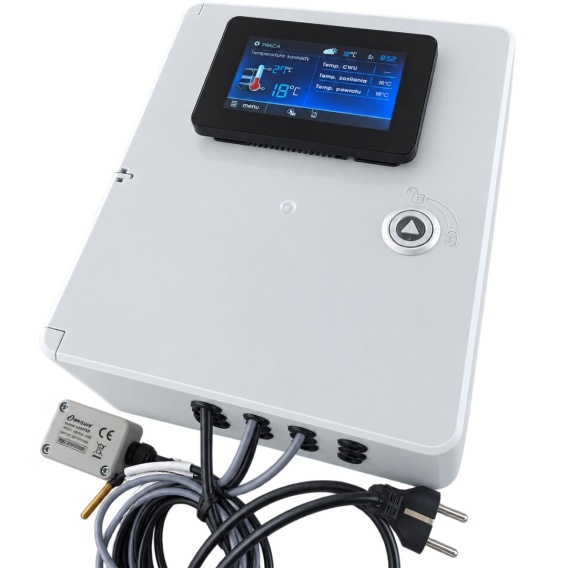

• regulator kaskadowy ecoMAX860C4 z panelem sterującym,
• 4 szt. czujników temperatury CT10 - 4mb.
• 1 szt. czujnika temperatury zewnętrznej – pogodowego.
